雙扭轉彈簧
來源： 發布時間：2022-05-21 16:20:13

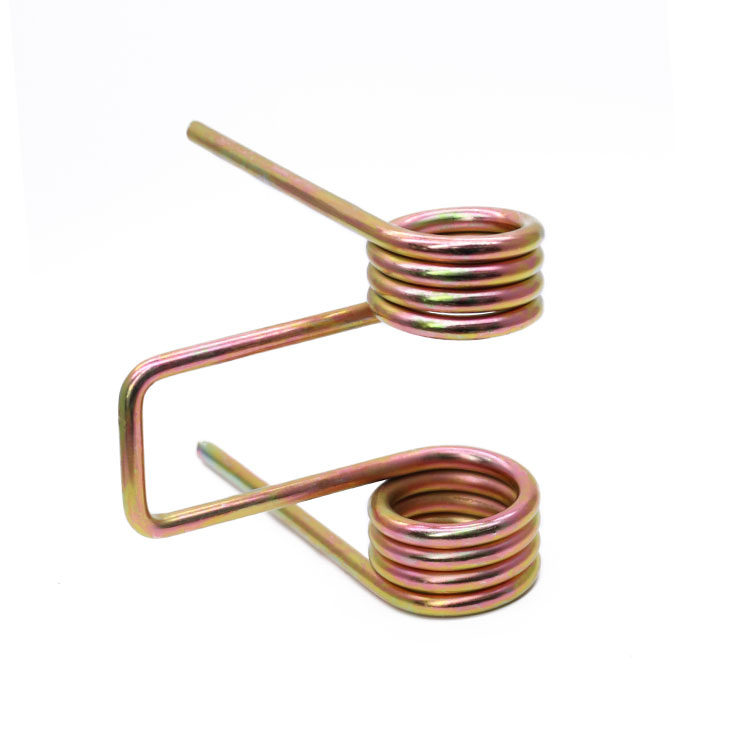

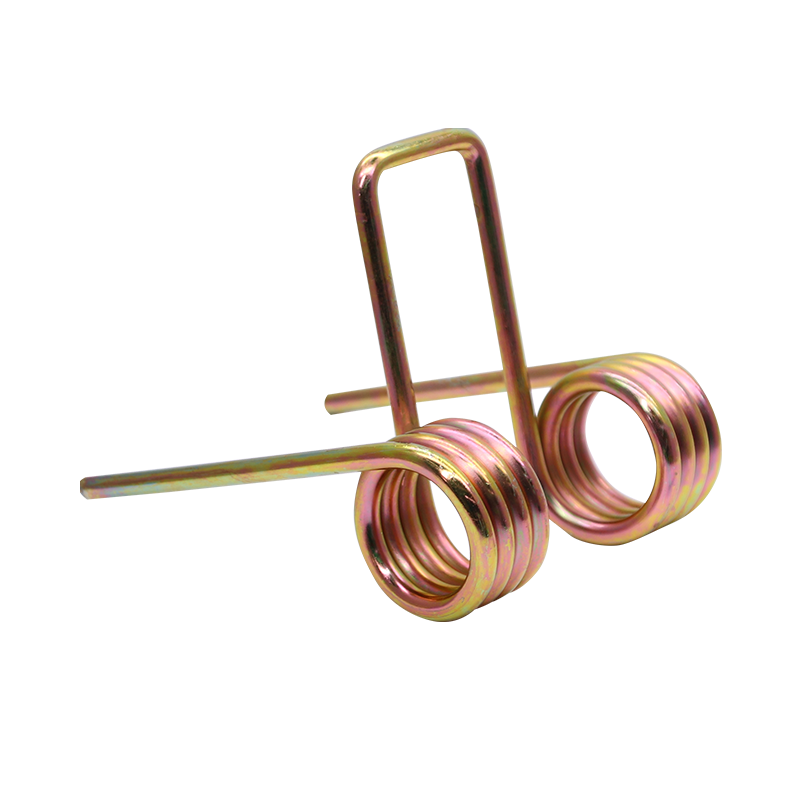

雙扭簧是由一種彈簧材料在同一芯軸上以相反方向纏繞相同圈數的兩種彈簧。兩個彈簧中間是擋圈，兩端是增加扭矩的支點。每個彈簧的扭轉剛度相當于兩個彈簧中的一個用作單個彈簧時的兩倍。雙扭簧的剛度是單彈簧的4倍，變形是單彈簧的1/4。因此，雙扭簧具有高效率。與具有相同外徑的扭轉收縮背景彈簧黃色相比，具有這種結構的彈簧可以獲得2倍的變形，即2倍的變形角。因此，這種雙扭彈簧適用于空間小且需要大變形角的場合，或兩個扭矩作用在同一平面上的場合。
扭轉彈簧（Torsion Spring）乃變體彈簧之極至，由單扭簧至雙扭簧異形扭簧，乃至各種扭桿之變形，得依設計成型。因此設計時亦較難掌握扭轉彈簧之必要資料：
（1） 自由長度。
（2） 控制直徑：(a)外徑、(b)內徑、(c)所套管之內徑，或所穿越圓桿之外徑。
（3） 鋼絲尺寸“線徑”。
（4） 材料（種類及等級）。
（5） 圈數：（a）總?cè)?shù)及右旋或左旋。
（6） 扭轉力：偏轉至某一角度之磅數。
（7） 大撓度（自由位置算起之角度）。
（8） 末端之形式。 [1]
請注明：材料直徑，外徑(D)，扭臂長(L)，自由高度(Lo)，以及其它幾何尺寸，如導矩（T 1 T 2…… T j ）和對應和對應扭轉角度（Ψ ）
